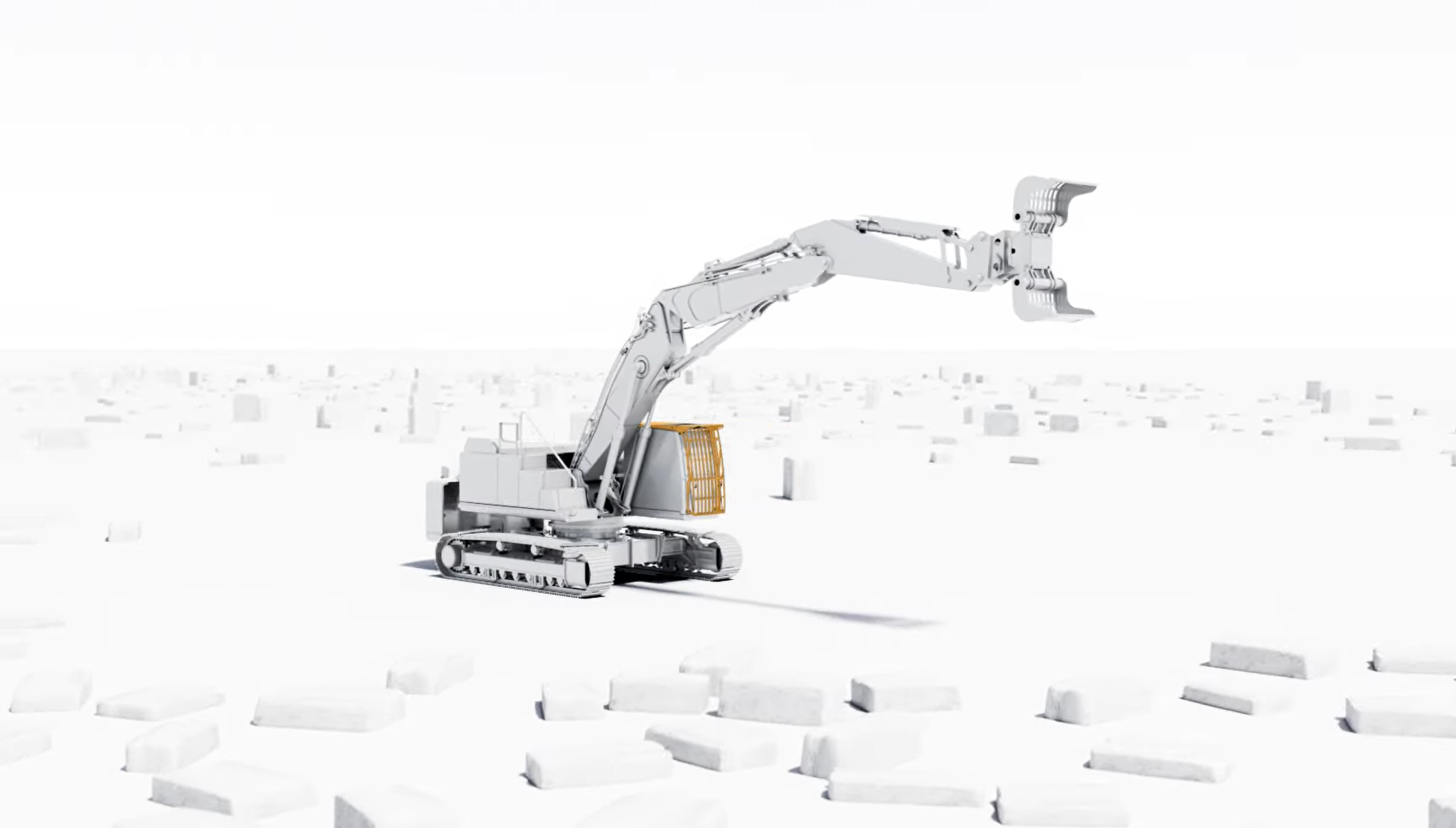

Eine realistische Grafik des Echle Protectors.

ECHLE -PROTECTOR E4

Zurück
Das Logo der Firma Echle.
Fahrzeugtechnik

PROTECTOR E4 – max. Kabinenschutz für Baumaschinen

In Zusammenarbeit von ECHLE und BUSSE entstand eine komplett neu gedachter Kabinenschutz für Baumaschinen.

Mit dem PROTECTOR E4 ist die bisher vielversprechendste Generation der FOPS-Schutzaufbauten entstanden. FOPS steht branchenspezifisch hierbei für Falling Object Protective Structure. Die Vorteile sind dabei mehr als überzeugend: Grundlage eines jeden Schutzes ist die Sicherheit, die beim patentierten PROTECTOR E4 geprüft und nach ISO 10262 Kategorie 2 zertifiziert wurde. Die Montage des Gitters erfolgt an bestehende Anschraubpunkte an der Kabine und kann daher ohne zusätzliche Vorbereitungen und großen Aufwand durchgeführt werden. Ein aufklappbares Gitter am Dach ermöglicht die uneingeschränkte Reinigung der Dachscheibe, die für mehr Helligkeit in der Kabine sorgt.

Doch das ist nicht die einzige Neuerung, die sich positiv auf die Sichtverhältnisse auswirkt: Jeder einzelne Gitterstab ist in Blickrichtung ausgerichtet, wodurch eine optimale Rundumsicht ermöglicht wird. Durch die maßgeschneiderte Formanpassung des Schutzaufbaus an jede Kabine kann die Aufbauhöhe des PROTECTOR E4 auf ein Minimum von 40 mm reduziert werden. Wo bisher Kraft und Geschick notwendig waren, sorgen nun Gasdruckfedern für ein müheloses und unterstütztes Schwenken des Frontgitters vom Boden oder der Kabine aus.

Durch die Einbindung von BUSSE konnten weitere Perspektiven wie Industriedesign, Ergonomie und nutzerzentrierte Betrachtungen in den Entwicklungsprozess in Form von Workshops eingebunden werden. Somit konnte ein deutlicher Sprung hinsichtlich Mehrwert für den Anwender erzielt werden.

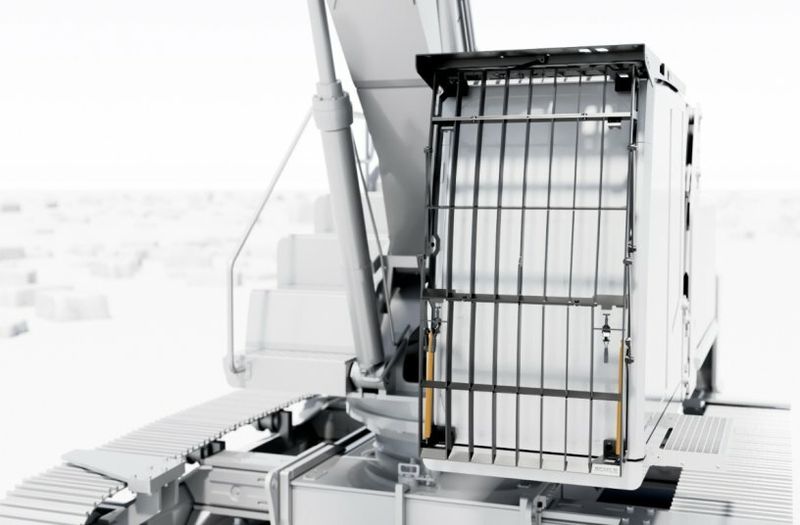

Der Echle Protector von vorne.

Ihre Zustimmung ist erforderlich. Dieser Inhalt wird von einem Drittanbieter (www.youtube.com) zur Verfügung gestellt. Durch die Anzeige des externen Inhalts akzeptieren Sie die Bedingungen von www.youtube.com.

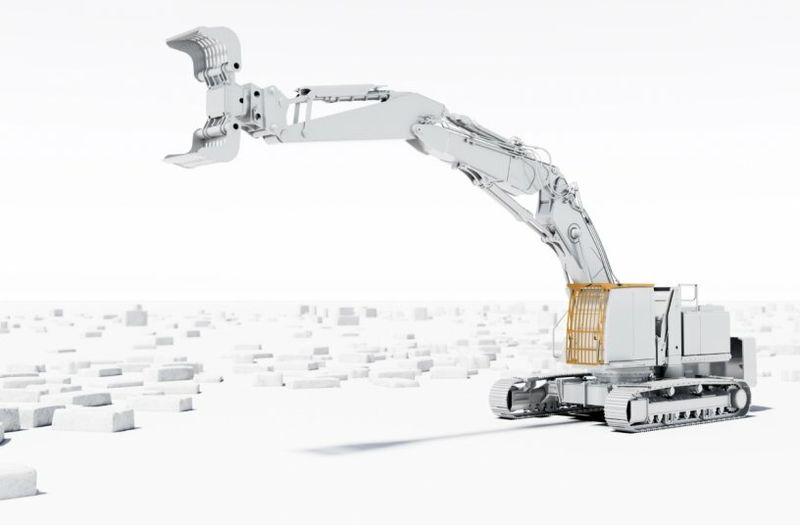

Das Fahrzeug mit dem Echle Protector.
Der Echle protector in geöffneter Position.

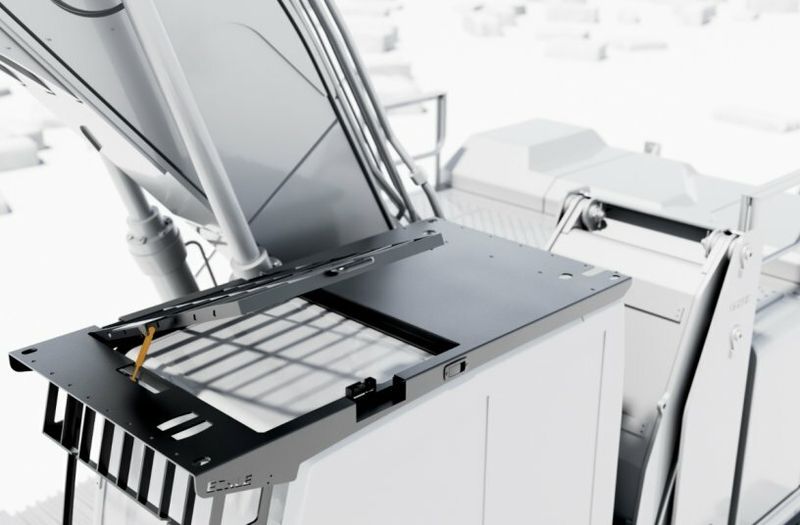

Das Dach des Echle Protectors.
Die Seitenasicht von dem Echle Protector.

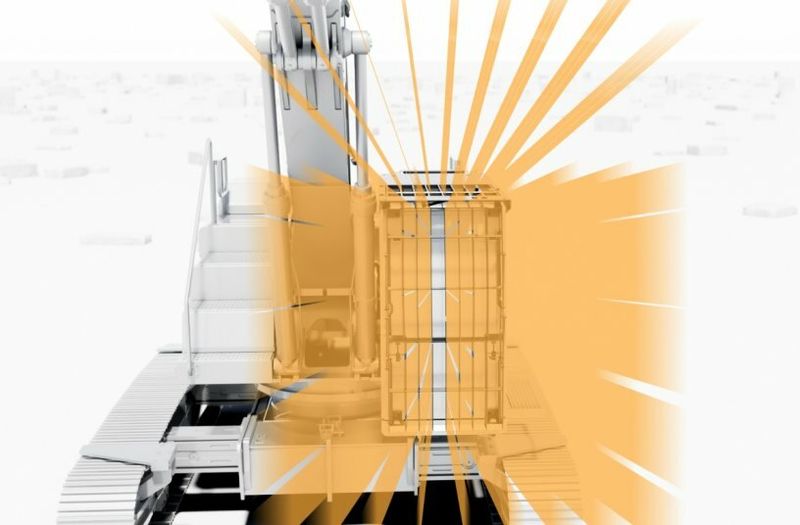

Echle Grafik zur visualisierung des Sichtfeldes durch die Gitter hindurch.
Der Echle Protector von vorne.
